NJP-5500全自動膠囊充填機技術特點詳解

更新時間：2025-08-22 點擊次數：73

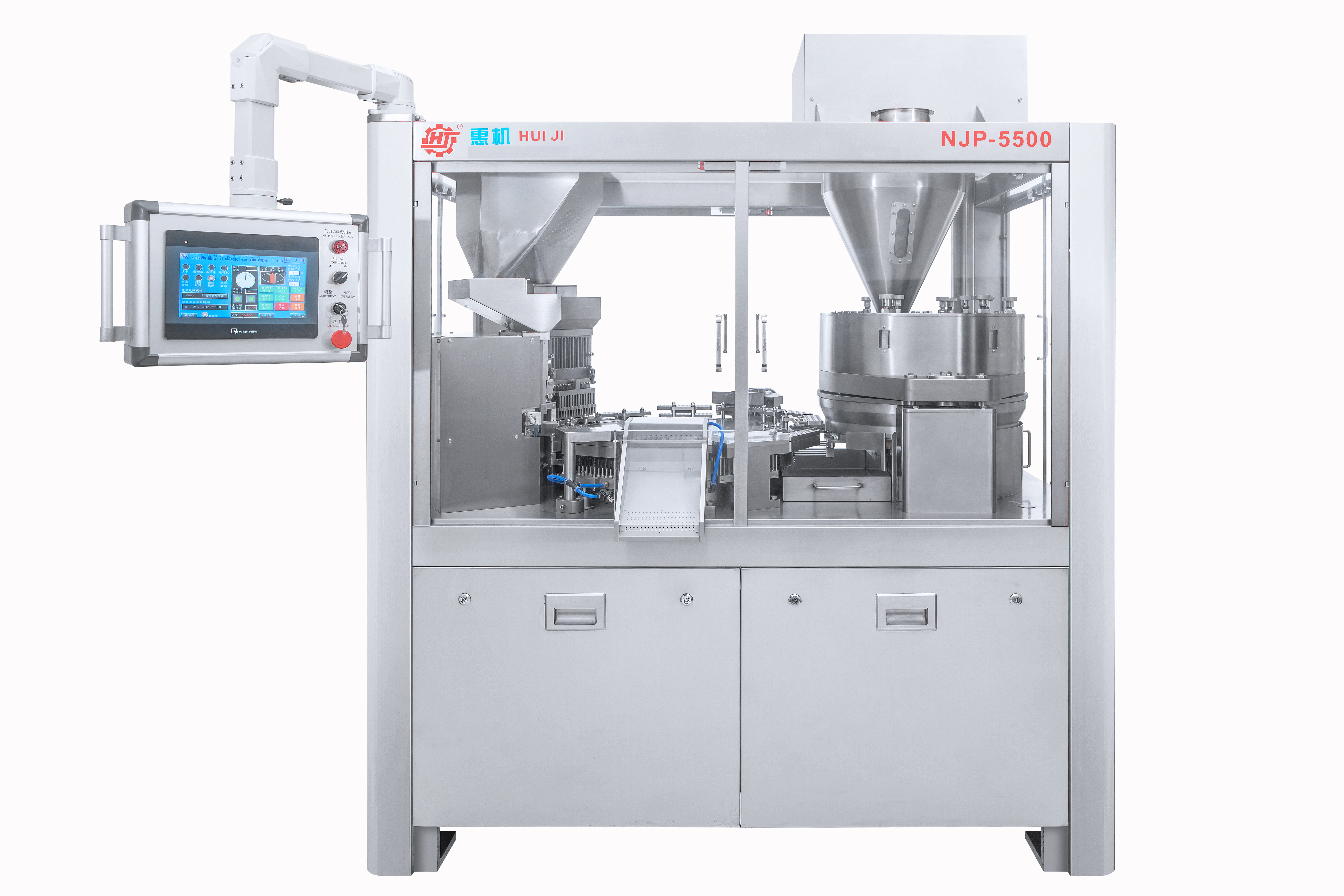

設備彩圖

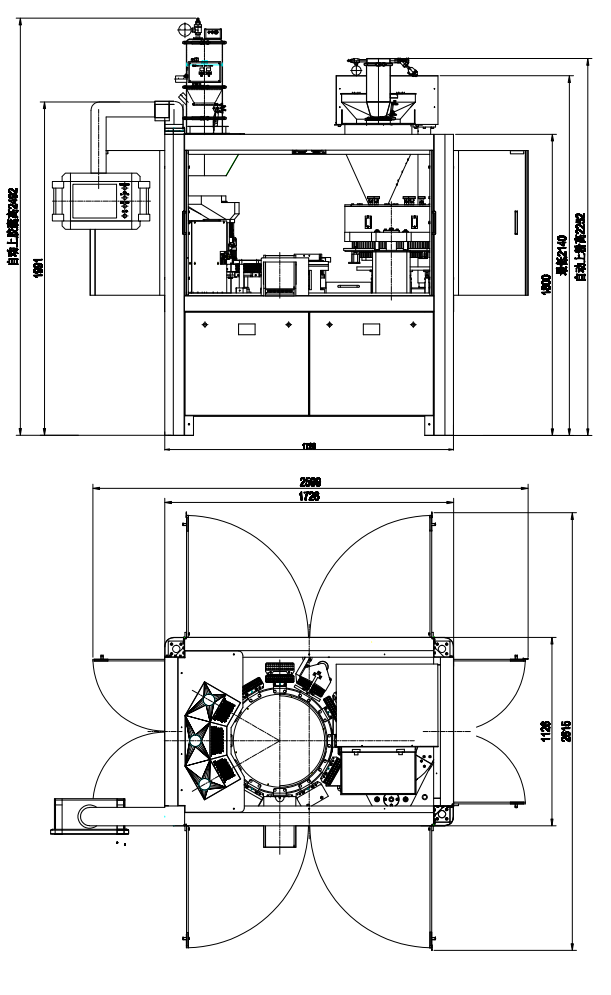

外形尺寸示意圖

部分技術特點圖解

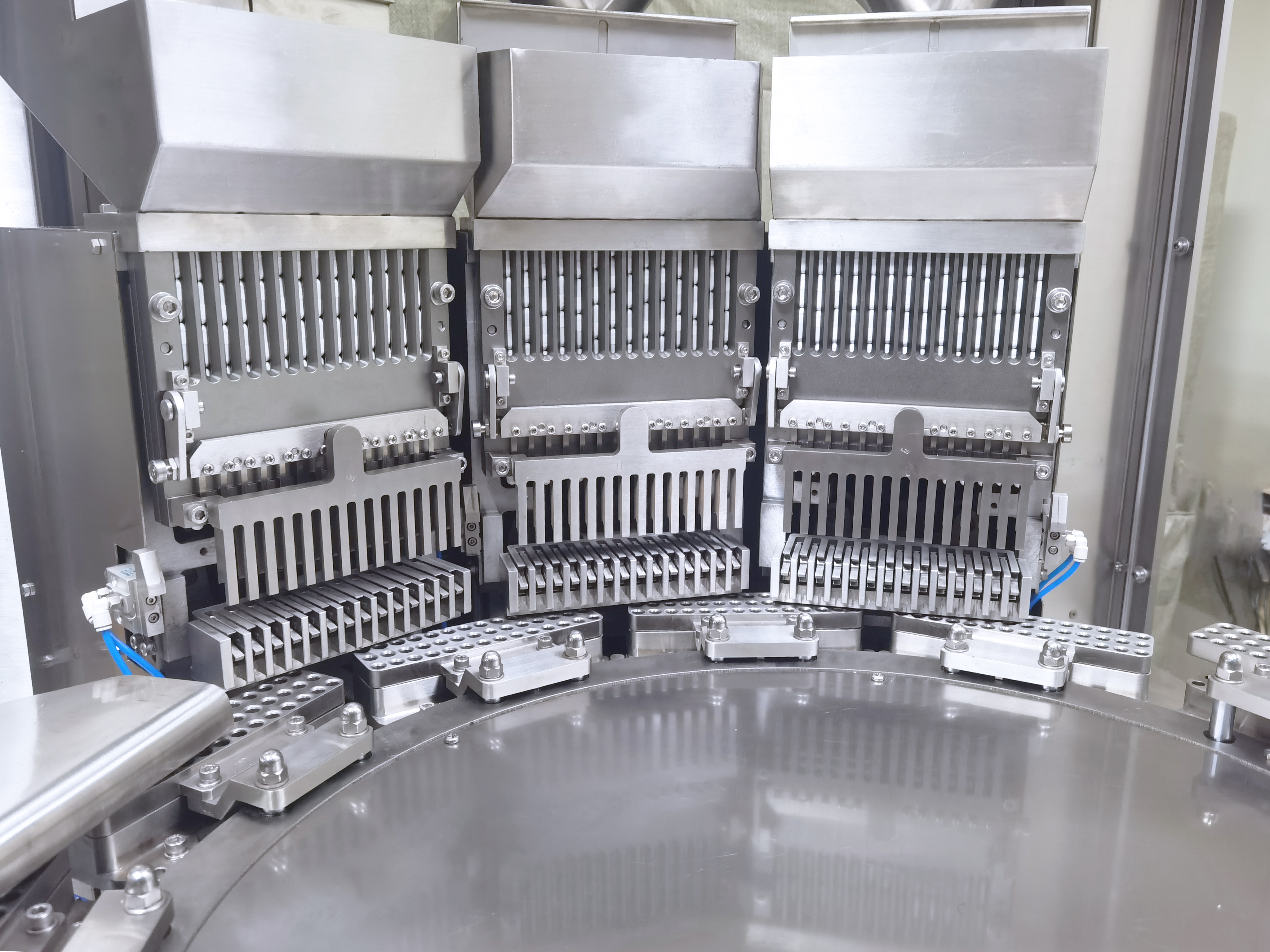

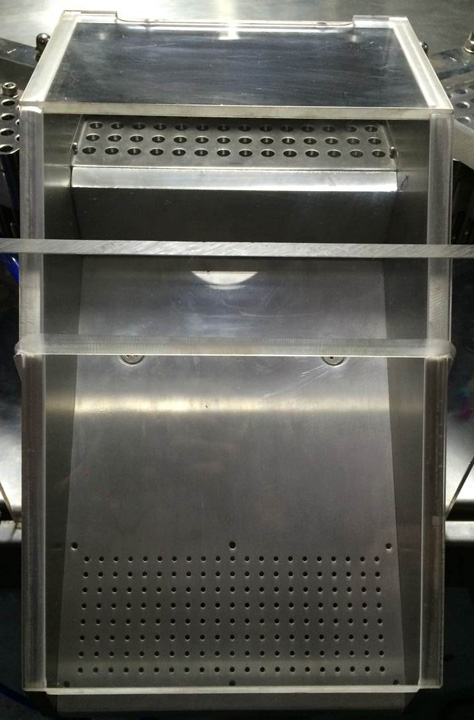

　　新穎的播囊機構，每塊播囊板播一排膠囊，播囊更加精準穩定，啟動開關，一鍵操作播囊動作，于老式手動播囊開關更加便捷安全。

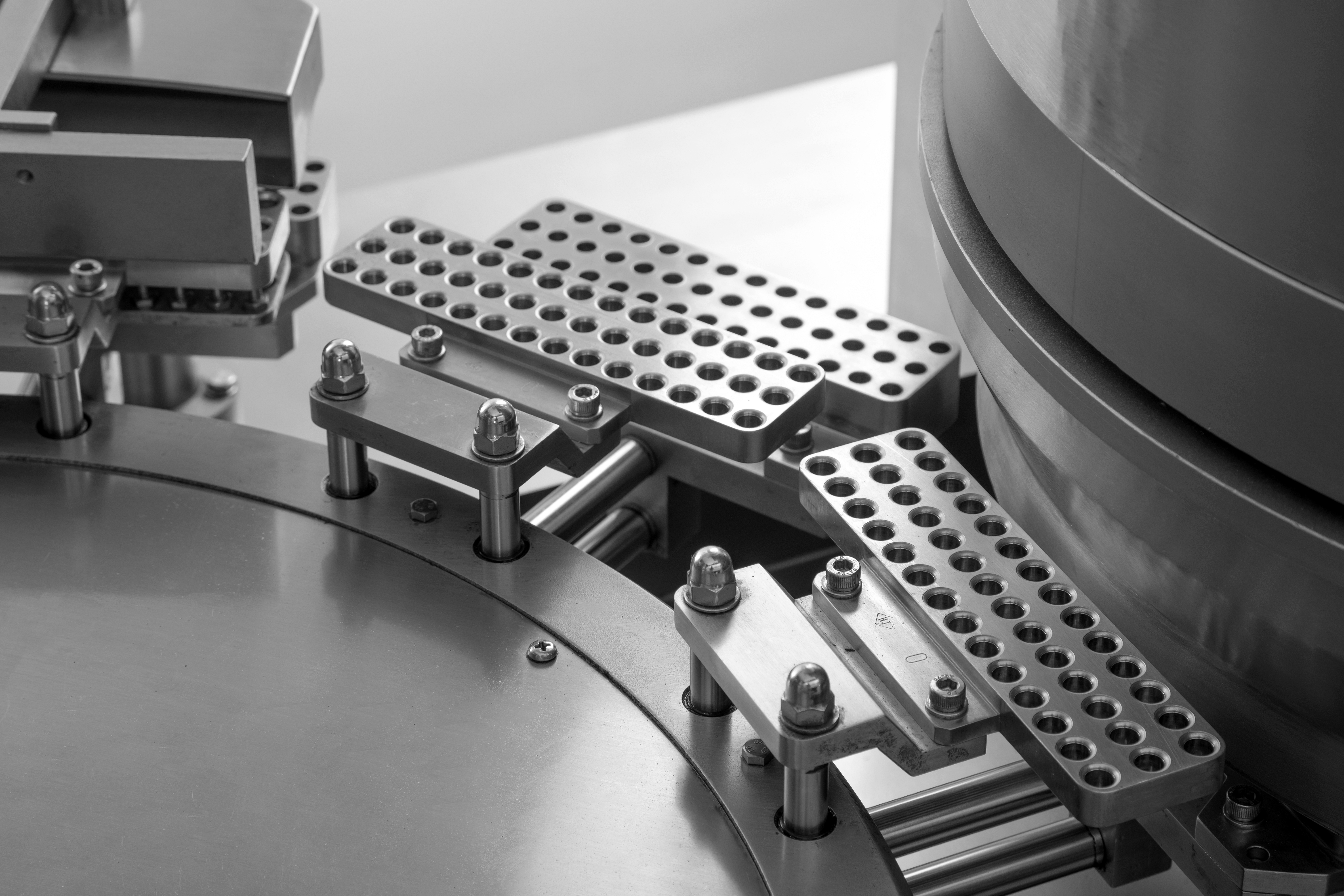

　　下模塊均通過雙面凸輪實現單向直線運動，運動平穩，維護成本低，且能實現真正意義上的密封，杜絕對產品的污染。新型雙軸固定裝置，上、下模塊安裝采用雙軸定位工裝固定，確保下模塊伸縮時的剛度、精度與平衡

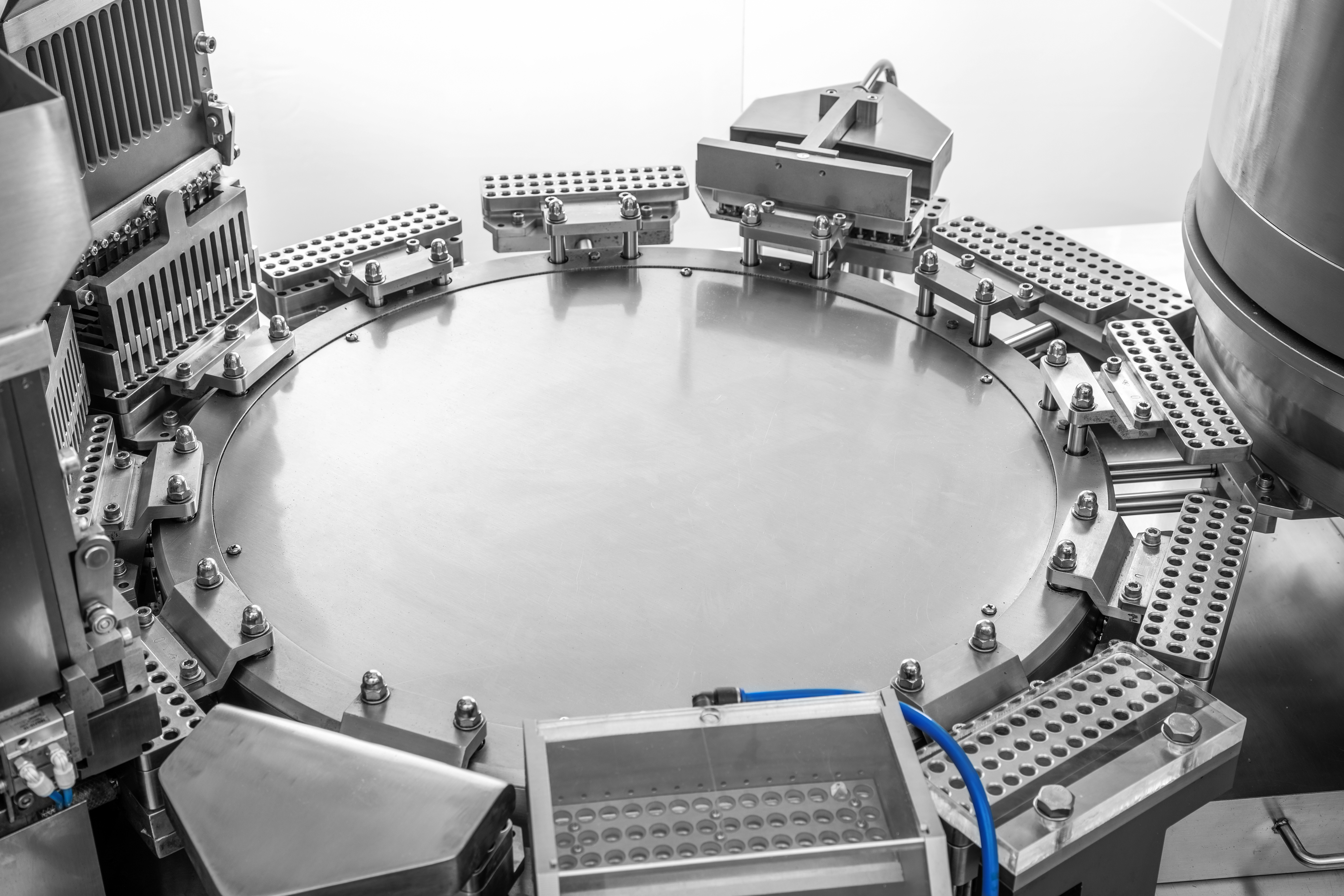

　　新型十二工位全密封間歇式轉臺結構，上下模塊單向運動，安全可靠，封閉結構確保產品不受潤滑油污染，符合GMP規范要求。

　　模孔在線清潔裝置采用正負壓清潔方式，清潔更徹底，確保膠囊上機率。注：對于較粘性藥粉模孔清潔提供吹氣式毛掃

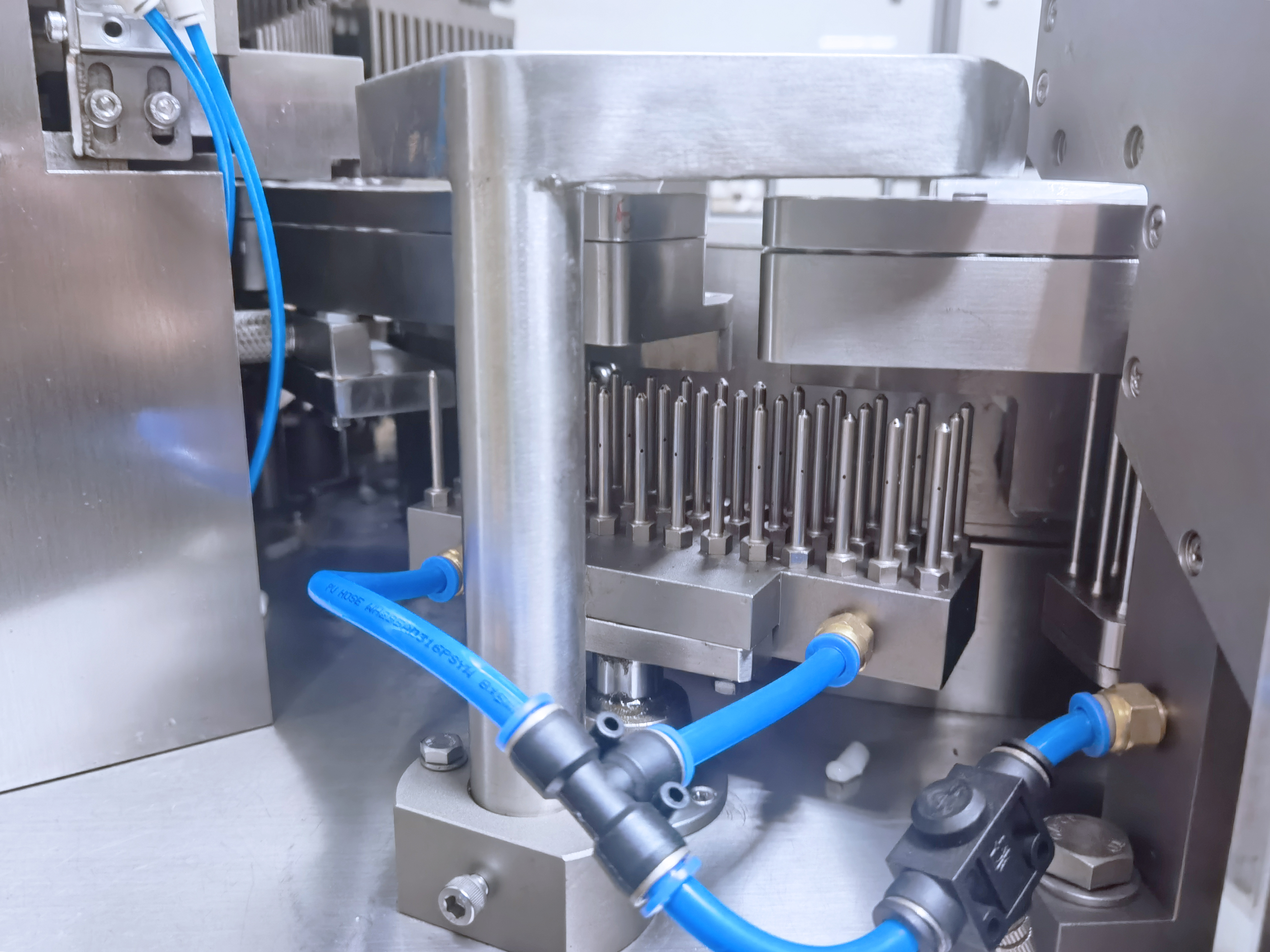

　　出囊裝置改進出囊凸輪結構，使成品只需通過出囊頂針將成品送出，避免膠囊因氣缸推出式或電機推出式出囊對成品表面造成的損傷，另外增加吸塵裝置解決傳統出囊粉塵飛揚的問題。

　　充填工位增加藥粉回收裝置，同時配套收集系統對藥粉進行收集，避免藥粉的浪費，也保證了臺面的整潔

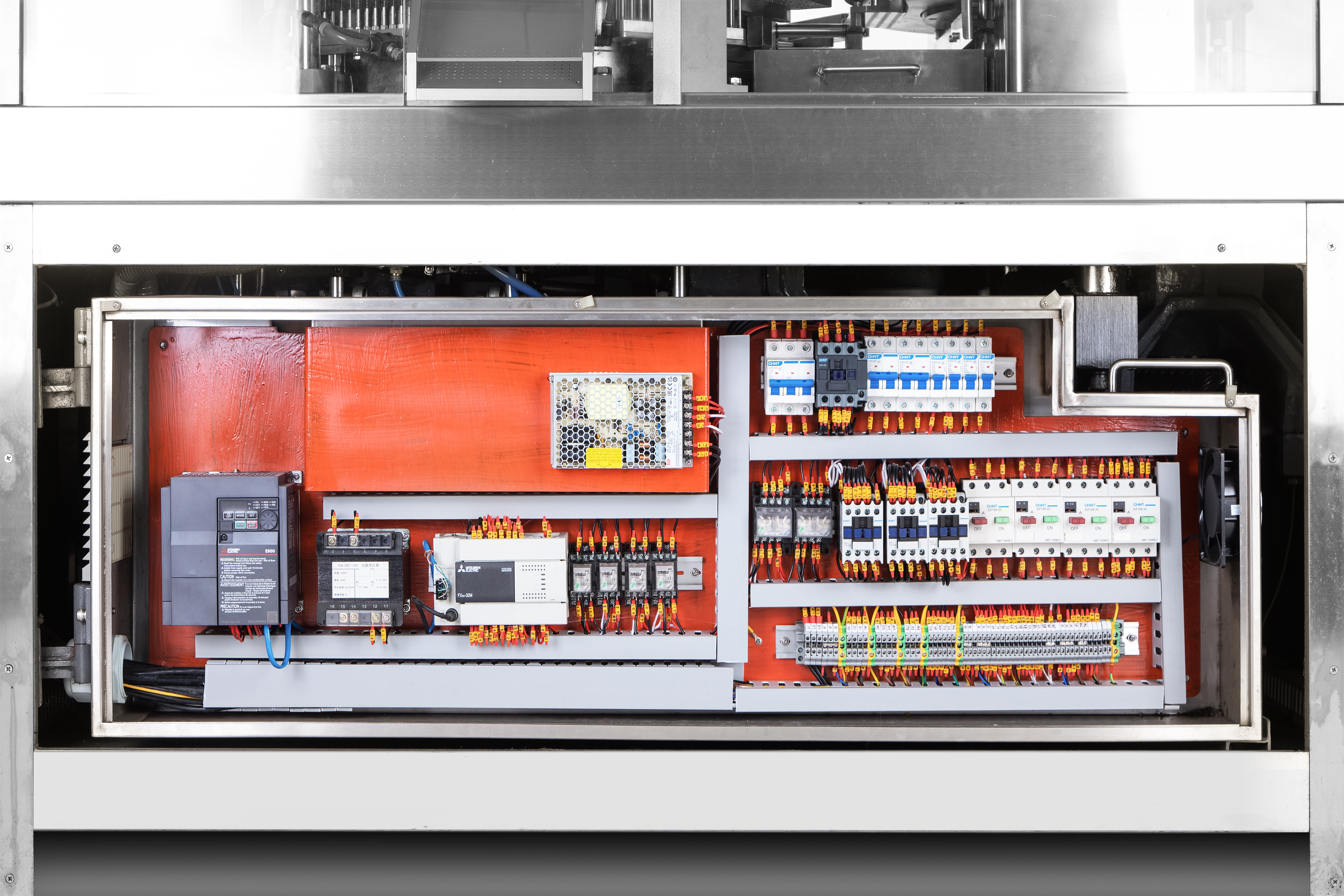

　　電氣箱采用內藏式，減小空間占用且密封性能較好。

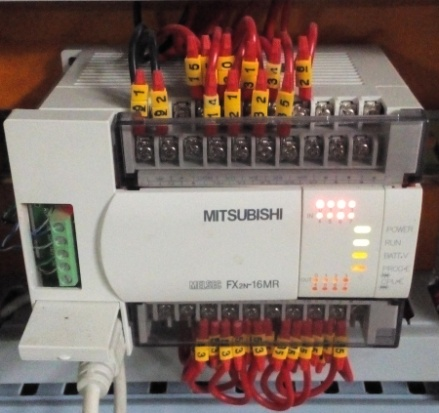

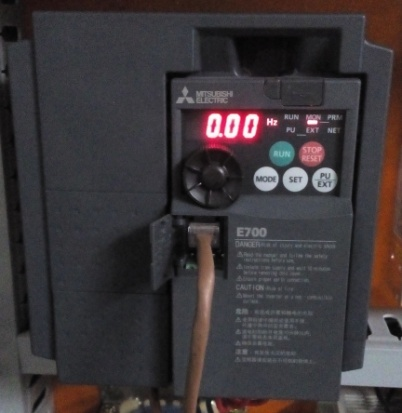

　　電控系統采用三菱變頻器驅動、三菱PLC程序控制，動作精確，安全可靠，無級變速

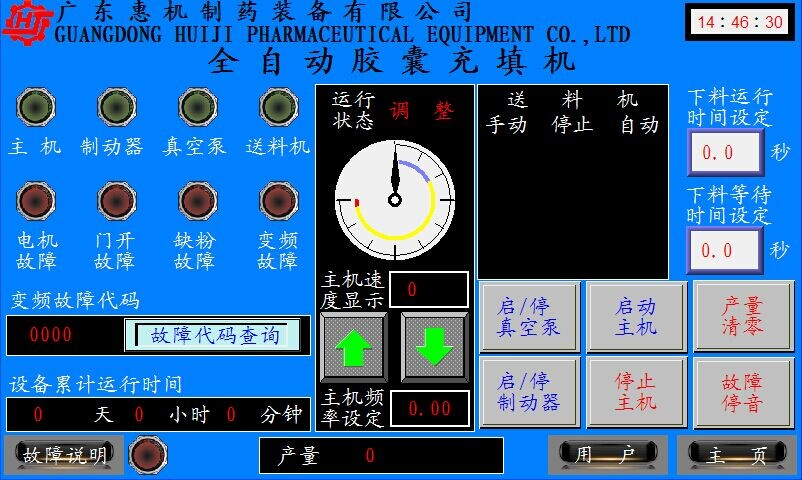

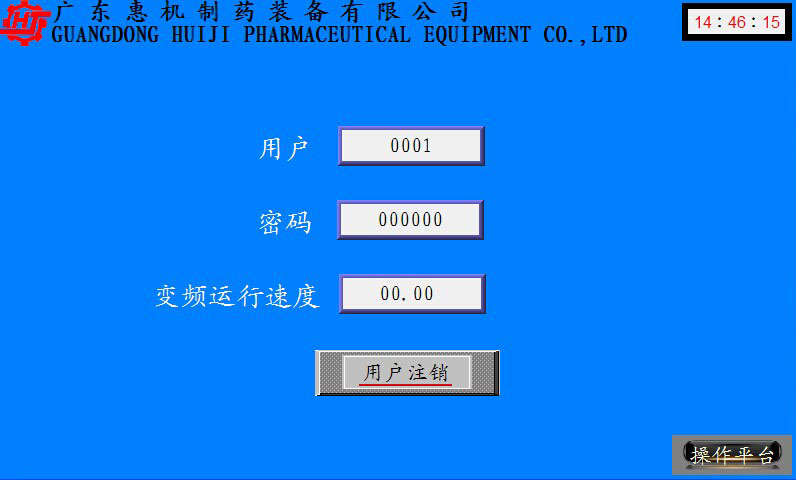

　　觸摸屏通過友好界面呈現設備運轉所需要的功能按鈕選項。

　　送料機采用手動和自動(歐姆龍接近感應器控制)兩種下料方式，同時下料時間和等待時間也可以根據實際需求調整；

　　提供具有產量記錄和清除功能；

　　PLC可設定兩級密碼，方便管理人員和操作人員分級使用

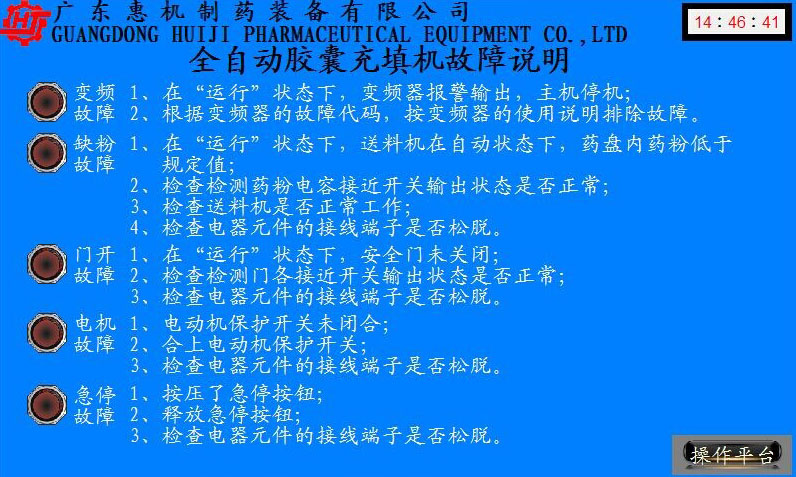

　　出現異常時，變頻器會給出準確的故障代碼并提供詳細的故障原因查詢

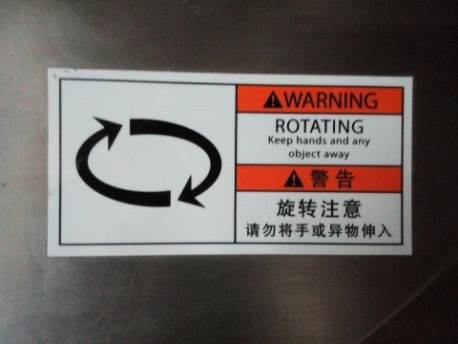

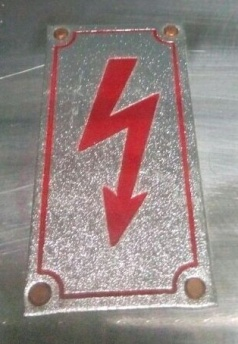

　　在電氣、機械運動和旋轉部分，提供可靠的密封措施，并在明顯位置粘貼安全警示標識。

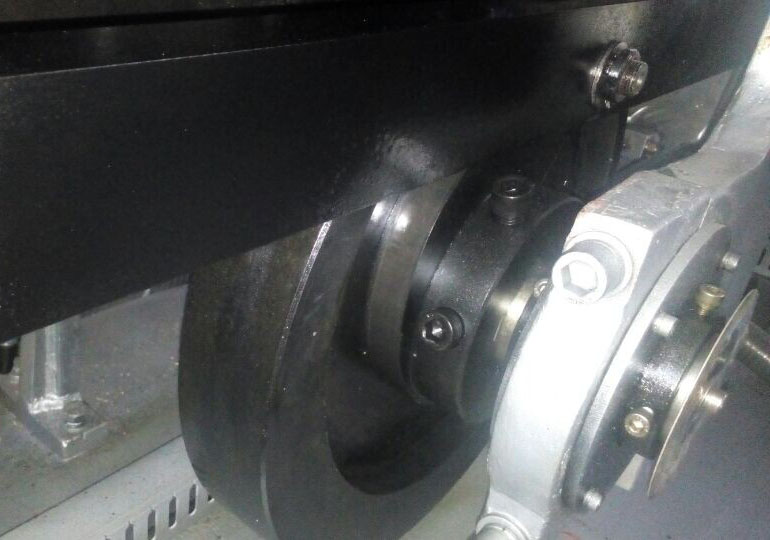

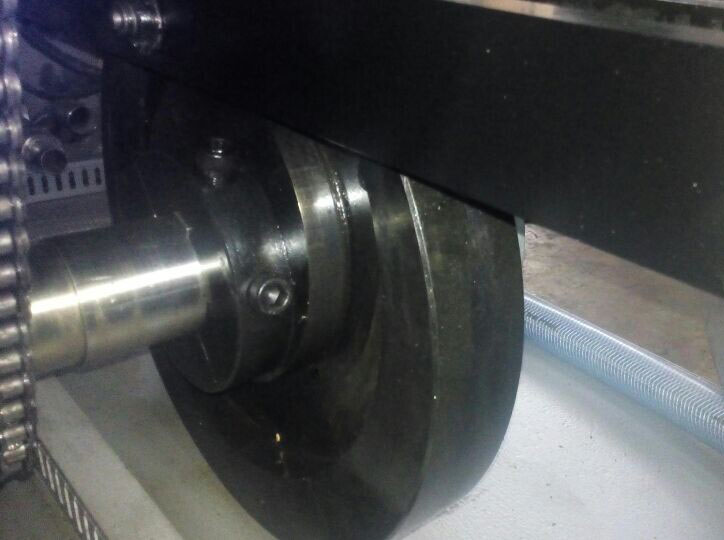

　　計量槽輪采用同步雙軌雙面內凸輪，除能提供非常好的平穩性外還可以承受較大的承載力，對于中藥產品及粘性藥物的充填有非常好的適應性；

　　根據用戶需求計量凸輪運行軌跡可設計為：
